全面覆盖无死角
多点集中监控,多探测器兼容,同步管控更高效
-
多种接线无压力
口灵活适配,分线总线双支持,适配不同安装需求
-
数据监测更可靠
高精度快响应,微处理器+高精度传感器,灵敏捕捉风险
-
安全防护全方位
声光报警+联动控制,主动预警+应急处置,守护生命财产安全
多点集中监控,多探测器兼容,同步管控更高效
口灵活适配,分线总线双支持,适配不同安装需求
高精度快响应,微处理器+高精度传感器,灵敏捕捉风险
声光报警+联动控制,主动预警+应急处置,守护生命财产安全

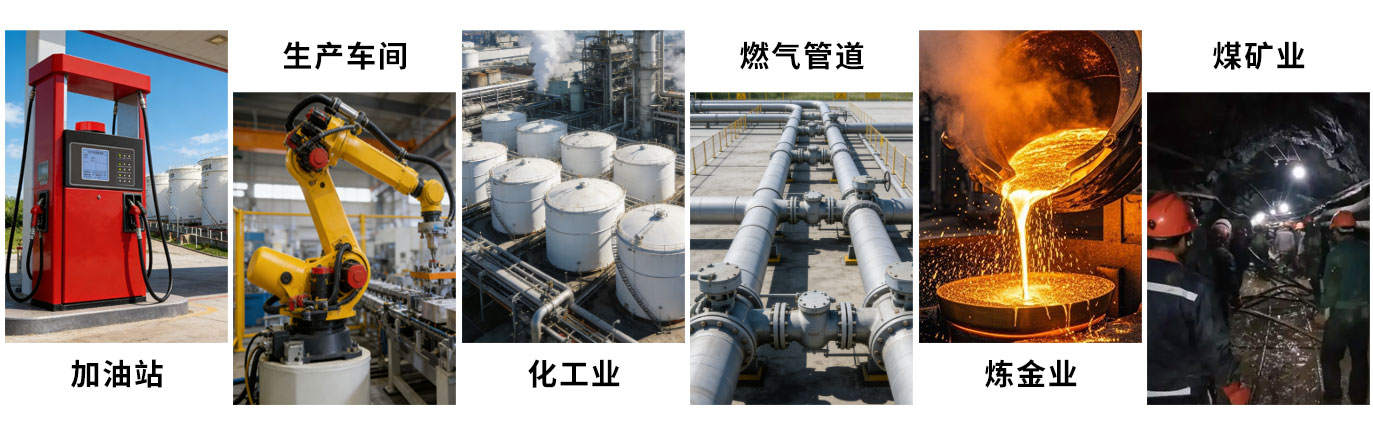

可广泛使用于工厂、油库、液化气站、煤气站、加油站、喷漆房等需防火防爆的场所进行安全检测报警
本公司研制的多点监控气体报警控制器,专为检测环境空气中待测气体浓度设计。产品可接入多个不同气体成分的探测器,实现多点集中管控;同时配备分线制与总线制双接口,兼容多种接线方式的探测器,适配性更广。
系统以微处理器为控制核心,搭配高精度检测传感器,具备灵敏度高、响应速度快的优势。当待测气体浓度达到或超过预警报警值时,控制器即刻触发声光报警,提醒现场人员及时采取安全措施,同时自动启动执行控制单元,驱动排风等外设设备运行,有效防范中毒、爆炸及火灾事故,全方位保障生命与财产安全。
覆盖广兼容性强、精度响应快、易上手可校准、易部署实用性强、全方位闭环处置
可接入多个不同气体成分探测器,实现多点同步监测与集中管控,适配多区域、复杂场景,杜绝漏检
配备分线制 + 总线制双接口,兼容各类探测器接线方式,无需额外改装,降低施工成本
以微处理器为核心,搭配高精度传感器,灵敏度高、响应迅速,精准捕捉气体浓度微量波动
内嵌微处理器,集成探测器信号采样、数据实时计算、故障检测、电源管理、报警驱动等全流程功能

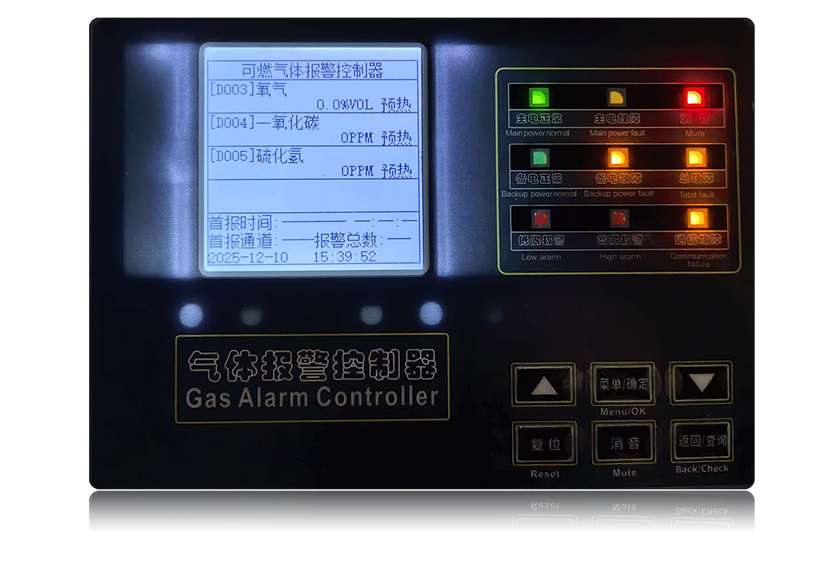

LCD 液晶中文界面,数据与状态直观呈现,操作简单明了,降低使用门槛
支持在线零点校正功能,操作便捷,保障长期检测精度稳定可靠
配置多路无源继电器触点输出,可灵活联动各类外设,拓展安全防护场景
墙体固定支架后直接挂载控制器,安装步骤简单,节省部署时间与人力成本
整个系统由气体报警控制器、气体探测器组成,控制器负责把探测器的数据实时反馈,并做出相应的联动措施

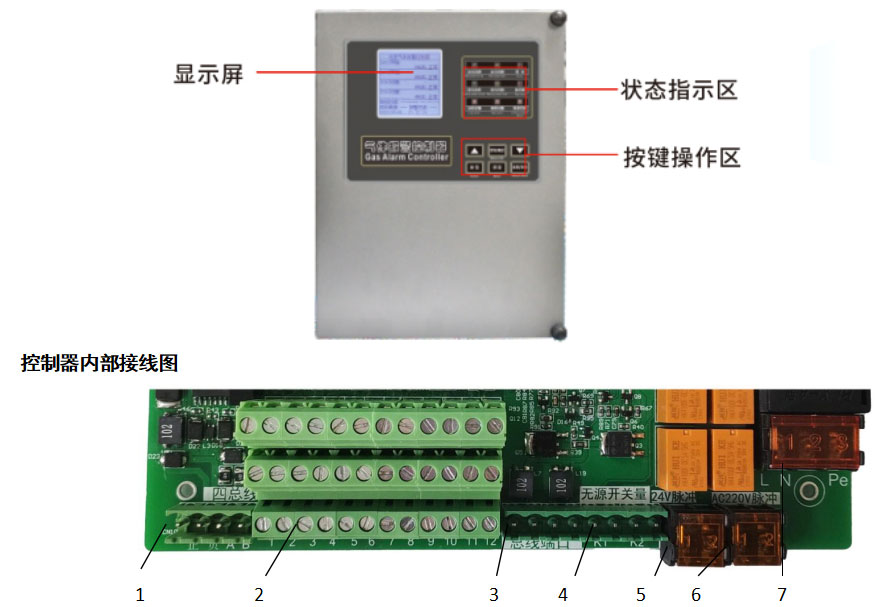

| 控制器内部接线图 | |||
| 1 | 四总线探测器接口 | 接RS485信号探测器 | |
|---|---|---|---|
| 2 | 三分线探测器接口 | 接(4~20)mA信号探测器 | |
| 3 | 两总线探测器接口 | 接两总线信号探测器 | |
| 4 | 无源开关量接口 | 2组无源开关量输出 | |
| 5 | 24V脉冲接口 | 1组24V脉冲输出 | |
| 6 | AC220V脉冲接口 | 1组AC220V脉冲输出 | |
| 7 | AC220V电源输入 | AC220V电源接线端子,L为火线,N为零线,Pe为地线 | |
选择无可燃性气体、腐蚀性气体、油烟、尘埃并防雨的安全场所安装控制器,通过金属膨胀管或膨胀钉将安装支架安装在墙壁上,再把控制器挂接在安装支架上。控制器应安装到有人值守的地方,发出报警时能及时处理。建议控制器壳体与地线连接,以防干扰通讯。
在探测现场选择无腐蚀性气体、油烟、尘埃的安装位置,避免水浸。用膨胀管、螺钉或钢质护套管将探测器或执行器牢固固定于检测场所,密封接口。安装探测器前必须关掉控制器电源,安装完成再打开电源。
在控制器、探测器和其他设备固定后,方可接线。确认切断电源,打开探测器或执行器接线盒盖,将电缆接入对应端子,合上并紧固接线盒盖。
接线前需确认所有连线准确无误,尤其控制器与探测器的电源线、信号线不可接反(电源线接反可能烧毁探测器,信号线接反会导致探测器地址丢失);接线无误后,再接通系统电源。
适用于试验室、化工车间等工商业环境,提供全面的气体浓度监测和预警,保障工作场所的安全和效率
